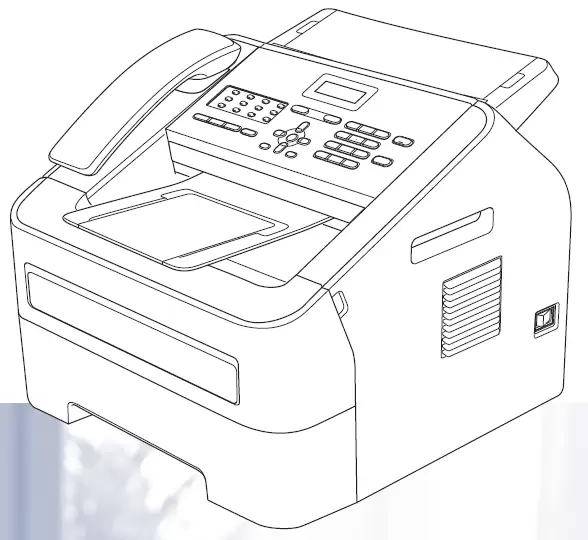

兄弟 Brother FAX-2890/FAX-2990/MFC-7290 同平台A4黑白激光传真一体机，采用鼓粉分离结构，FAX-2890、FAX-2990主打传真+打印+复印，MFC-7290增加扫描功能，自带听筒、ADF自动输稿器，24页/分钟打印速度，标配250页纸盒，USB接口，适合门店、小型办公室传真文印场景。高频故障：打印复印底灰、纵向黑线、卡纸、定影掉粉、搓纸轮进纸失败、鼓架老化、碳粉不足、ADF原稿卡纸、传真通讯失败、扫描黑条等，同系列机型维修流程基本互通。

手册覆盖整机拆解、组件拆装、维修模式进入、液晶屏故障代码识别、传感器检测、鼓架与粉盒更换、定影单元、ADF输稿器维修，适合办公设备维修工程师、门店技术员参考。

一、机型区分与硬件兼容说明

• FAX-2890：传真一体机，打印、复印、传真，带ADF输稿器，无扫描功能，USB连接，鼓粉分离
• FAX-2990：同平台传真机，硬件成像组件、耗材与2890通用，内存更大，传真存储页数更多，固件版本不同
• MFC-7290：三合一版本，打印/复印/扫描/传真，其余成像、定影、耗材与FAX2890/2990通用

二、耗材与核心硬件参数

项目	规格参数
粉盒型号	TN-2215（标准容量）、TN-2225（高容量）黑色粉盒
感光鼓组件	DR-2250鼓架，鼓粉分离结构，鼓架寿命约12000页
载体	无独立载体，单组份显影系统
核心组件	粉盒、DR2250鼓架总成、定影组件、纸盒搓纸轮、激光单元、ADF输稿器、扫描组件（MFC7290）、传真通讯板
支持介质	A4/A5/B5，60–105g普通纸、厚纸、标签、信封
接口	USB2.0、电话线接口；MFC7290支持USB扫描

耗材使用注意事项

• 劣质代用碳粉会划伤鼓芯、污染定影辊，造成底灰、黑线、定影掉粉故障。
• 鼓粉分离设计，碳粉用尽仅更换粉盒，鼓架达到寿命需整套更换鼓组件。
• 取出鼓架后避免强光长时间照射鼓芯，鼓芯划伤会周期性出现纵向黑线。
• 鼓架内置废粉仓，废粉堆积溢出会产生底灰、脏污，需清理或更换鼓架。

三、整机硬件参数与高频通病汇总

1.机型高频通病

• 定影类故障：定影温度异常、定影膜/定影辊磨损，打印复印文字一擦就掉，机器报故障锁机禁止输出。
• 打印复印底灰、字迹浅：粉盒余量不足、鼓架老化、充电辊脏污，优先检查粉盒与鼓架状态。
• 纸盒卡纸、多页进纸：搓纸轮老化、分离垫磨损、纸路传感器积粉，ADF原稿卡纸高发。
• 固定位置纵向黑线：鼓芯划伤、刮板老化、鼓架内部废粉溢出。
• 全黑/全白输出页：激光单元故障、高压触点脏污、高压板异常。
• 传真收发失败：电话线线路异常、通讯板故障、线路干扰、传真参数设置错误。
• 图像偏移歪斜：对位传感器、对位离合器故障，调整对位参数。
• 扫描黑条、ADF复印黑线（MFC7290）：ADF小玻璃脏污、分页垫磨损。

四、故障代码/提示释义对照表

提示信息	故障说明
无法打印 30/50	定影组件故障，温度异常、热敏损坏
硒鼓寿命将尽	DR2250鼓架寿命到期，需重置鼓计数或更换鼓架
墨粉用尽	TN2215/2225粉盒碳粉耗尽，更换粉盒
卡纸	纸路卡纸、ADF原稿卡纸，纸张传感器触发
通讯错误	传真线路故障、对方机器不兼容、线路噪声干扰
无法扫描 AF	扫描组件故障，扫描头卡死或排线接触不良（仅MFC7290）

五、维修手册覆盖故障清单

原厂维修手册覆盖FAX-2890/2990、MFC-7290全套故障，包含：

• 打印复印底灰、字迹变淡、固定黑线、全黑全白图像，鼓架、粉盒与激光成像系统检修
• 整机各类卡纸故障，纸盒搓纸轮、对位组件、ADF输稿器、纸路传感器检修
• 液晶屏故障提示识别，维修模式进入、鼓寿命计数重置、参数读写重置操作
• 定影单元拆装、定影辊更换，定影故障清除流程
• 粉盒、鼓架更换，高压触点清洁、成像浓度校准、鼓计数器清零
• 激光单元、充电组件拆装维护，曝光不良、图像浓度不均故障处理
• 传真通讯板、电话线调试，收发传真报错、通讯故障排查；MFC7290扫描组件检修
• 整机电路、固件升级、部件寿命计数重置、主板检修

六、拆机维修安全规范

• 拆机检修定影、主板、激光单元、扫描组件，务必断开整机电源，等待定影组件充分冷却，防止高温烫伤。
• 维修模式修改参数、重置鼓计数前，务必记录原始参数，参数错误会造成图像错乱、机器锁机。
• 处理卡纸禁止强行拉扯纸张，容易撕裂纸屑，划伤鼓芯、定影辊；ADF卡纸优先打开上盖取出原稿。
• 取出鼓架后避免强光长时间直射鼓芯，会造成鼓芯永久性老化失效。
• 检修电路板做好防静电措施，静电极易击穿主板、传感器芯片。

七、日常保养维护要点

• 定期清洁扫描台玻璃、ADF小玻璃、充电辊、激光窗口，减少复印打印黑线、底灰故障。
• 使用匹配型号碳粉，劣质碳粉会加速鼓芯与定影辊磨损，提前出现底灰、字迹浅淡。
• 定期清理鼓架废粉仓，废粉溢出污染光学组件，引发各类图像缺陷。
• 定期清洁纸盒搓纸轮、分离垫、ADF分页垫，减少卡纸、一次进多张纸问题。
• 更换粉盒或鼓架后重置鼓寿命计数器，保证打印复印字迹浓度稳定。

八、软故障排查（无需拆机）

• USB打印扫描无响应，更换USB线、电脑端口，重装驱动，重启打印服务。
• 打印复印整体偏淡，优先检查粉盒余量、鼓寿命，不要直接拆机更换硬件。
• 打印任务报错无法输出，清空电脑打印队列，重启一体机。
• 复印有黑线，打印无黑线，故障锁定ADF小玻璃、扫描台玻璃脏污（MFC7290）。
• 文字掉粉，先检查纸张类型设置，无效再拆解检查定影组件。
• 传真收发失败，检查电话线、分离器，测试线路，降低传真传输速率。

九、假性故障汇总

• 纸盒提示缺纸，纸张放置歪斜、纸盒挡板尺寸设置错误，调整挡板重新放纸即可。
• 开机预热时间较长，桌面激光传真一体机预热本身需要一段时间，属于正常现象。
• 新更换粉盒后字迹偏淡，取出粉盒水平摇晃数次，装机测试；更换鼓架后需重置鼓计数。
• 机器待机时风扇间歇运转散热，设备散热保护设计，属于正常状态。
