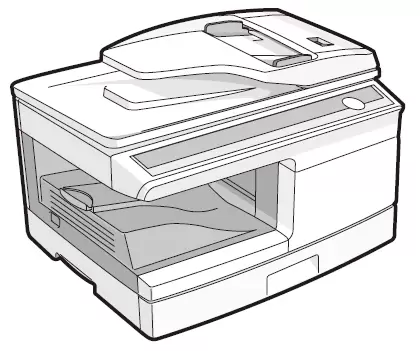

夏普 SHARP AR-A208/AR-A208N/AR-A208X 同平台A4黑白数码复印机，20页每分钟，鼓粉分离+载体显影结构；AR-A208为基础稿台复印版本，AR-A208N增加单面自动输稿器SPF，AR-A208X带网络打印、扫描扩展功能。标配250页纸盒+50页手送旁路，USB接口，适合小型门店、微型办公室文印场景。高频故障：复印底灰、纵向黑线、卡纸、定影掉粉、搓纸轮进纸打滑、载体老化、鼓芯磨损、碳粉补给异常、输稿卡纸、扫描报错等，同系列机型维修流程基本互通。

手册覆盖整机拆解、组件拆装、模拟代码维修模式进入、操作面板故障代码识别、传感器检测、载体更换、鼓组件与粉盒更换、定影单元、SPF输稿器维修，适合办公设备维修工程师、门店技术员参考。

一、机型区分与硬件兼容说明

• AR-A208：基础版本，稿台复印，无输稿器，支持复印、本地打印、扫描，USB连接
• AR-A208N：搭载SPF单面自动输稿器，其余成像、耗材、定影组件与A208通用
• AR-A208X：带网络打印模块，支持局域网打印，成像、耗材与A208/A208N通用，固件版本不同

二、耗材与核心硬件参数

项目	规格参数
粉盒型号	AR-209ST黑色粉盒
感光鼓组件	AR-152DR OPC感光鼓，鼓粉分离结构
载体	AR-208SD显影载体，载体老化易出现底灰、浓度变淡
核心组件	AR209ST粉盒、显影仓、AR152DR鼓组件、定影组件、纸盒搓纸轮、激光单元、SPF输稿器（A208N）、扫描组件、主控板
支持介质	A4/A5/B5/A6，60–105g普通纸、厚纸、标签、信封
接口	USB2.0；AR-A208X额外支持网络打印

耗材使用注意事项

• 劣质代用碳粉会加速载体劣化、划伤鼓芯、污染定影辊，造成底灰、黑线、定影掉粉故障。
• 载体属于定期更换耗材，更换载体后必须执行载体初始化，否则浓度不稳定、复印件发虚。
• 取出鼓组件后避免强光长时间照射鼓芯，鼓芯划伤会周期性出现纵向黑线。
• 鼓组件废粉堆积溢出会产生底灰、脏污，需要定期清理或更换鼓组件。

三、整机硬件参数与高频通病汇总

1.机型高频通病

• 定影类故障：定影温度异常、定影辊老化、压力辊磨损，复印文字一擦就掉，机器报H类故障锁机禁止输出。
• 复印底灰、字迹浅淡：载体老化、TD传感器脏污、碳粉补给异常，优先检查显影仓载体状态。
• 纸盒卡纸、多页进纸：搓纸轮老化、分离垫磨损、纸路传感器积粉，SPF输稿原稿卡纸高发。
• 固定位置纵向黑线：鼓芯划伤、刮板老化、鼓组件内部废粉泄漏、充电组件脏污。
• 全黑/全白输出页：激光单元故障、充电触点脏污、高压板异常、扫描头锁定。
• 网络打印失败（A208X）：IP冲突、网线故障、驱动异常、网络模块通讯故障。
• 图像偏移歪斜：对位传感器、对位离合器故障，需进入模拟代码调整对位参数。
• SPF输稿复印黑条（A208N）：输稿小玻璃脏污、分页垫磨损、原稿输送传感器故障。

四、故障代码释义对照表

故障代码	故障说明
H2	定影热敏电阻开路
H3	定影热辊温度过高
H4	定影热辊温度过低
L1/L2/L3	扫描镜架电机故障、扫描头卡死，检查扫描头锁定开关
F2-02	碳粉补给电机故障，粉盒供给异常
EE-EL / EE-EU	显影浓度异常，载体老化、TD传感器脏污
U2	存储器校验错误，主板存储故障
J代码	纸路卡纸、SPF原稿卡纸，纸张传感器触发

五、维修手册覆盖故障清单

原厂维修手册覆盖AR-A208/A208N/A208X全套故障，包含：

• 打印复印底灰、字迹变淡、固定黑线、全黑全白图像，显影载体、鼓组件与激光成像系统检修
• 整机各类卡纸故障，纸盒搓纸轮、对位组件、SPF输稿器、纸路传感器检修
• 面板故障代码识别，夏普模拟维修模式进入、参数读写重置、载体初始化操作
• 定影单元拆装、定影辊更换，定影故障清除流程，H类定影代码清除
• 载体、粉盒、鼓组件更换，高压触点清洁、成像浓度校准、计数清零
• 激光单元、充电组件拆装维护，曝光不良、图像浓度不均故障处理
• USB/网络打印调试，网络模块故障排查；SPF输稿器、扫描组件检修
• 整机电路、固件升级、部件寿命计数重置、主控板检修

六、拆机维修安全规范

• 拆机检修定影、主板、激光单元、扫描组件，务必断开整机电源，等待定影组件充分冷却，防止高温烫伤。
• 夏普模拟维修模式修改参数、载体初始化前，务必记录原始参数，参数错误会造成图像错乱、机器锁机。
• 处理卡纸禁止强行拉扯纸张，容易撕裂纸屑，划伤鼓芯、定影辊；SPF卡纸优先打开上盖取出原稿。
• 取出鼓组件、显影仓后避免强光长时间直射鼓芯，会造成鼓芯永久性老化失效。
• 检修电路板做好防静电措施，静电极易击穿主板、传感器芯片。

七、日常保养维护要点

• 定期清洁稿台玻璃、SPF小玻璃、充电组件、激光窗口，减少复印打印黑线、底灰故障。
• 使用匹配型号碳粉，劣质碳粉会加速载体、鼓芯与定影辊磨损，提前出现底灰、字迹浅淡。
• 定期清理鼓组件废粉，废粉溢出污染光学组件，引发各类图像缺陷。
• 定期清洁纸盒搓纸轮、分离垫、SPF分页垫，减少卡纸、一次进多张纸问题。
• 更换载体、鼓组件后执行载体初始化与浓度校准，保证复印字迹浓度稳定。

八、软故障排查（无需拆机）

• USB打印扫描无响应，更换USB线、电脑端口，重装驱动，重启打印服务；A208X网络打印检查IP与局域网连通性。
• 复印整体偏淡，优先检查粉盒余量、载体寿命，不要直接拆机更换硬件。
• 打印任务报错无法输出，清空电脑打印队列，重启复印机，检查前盖侧盖是否关严。
• 复印有黑线，打印无黑线，故障锁定SPF小玻璃、稿台玻璃脏污（A208N）。
• 文字掉粉，先检查纸张类型设置，无效再拆解检查定影组件。
• 开机报L1/L2，检查扫描头锁定开关是否解锁，断电重新复位扫描组件。

九、假性故障汇总

• 纸盒提示缺纸，纸张放置歪斜、纸盒挡板尺寸设置错误，调整挡板重新放纸即可。
• 开机预热时间较长，低速数码复印机预热本身需要一段时间，属于正常现象。
• 新更换粉盒后字迹偏淡，取出粉盒水平摇晃数次再装机；更换载体必须做载体初始化。
• 机器待机时风扇间歇运转散热，设备散热保护设计，属于正常状态。
