一、故障定位分析

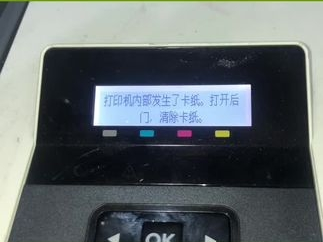

该故障核心特征为 “前 2 张出纸正常，第 3 张定影出口卡纸”，故障代码 13.09.01，伴随出纸声音异常，初步排查进纸组件、离合器、传感器外观无异常，可锁定为定影出纸传感器（内部传感拨杆 / 转轮）卡滞 —— 传感器表面无明显异物，但内部转轴因积灰、油污导致阻尼变大，回弹 / 检测延迟，机器误判卡纸。

二、详细维修步骤

1. 拆解传感器组件：拆机找到定影出口位置的出纸传感器组件，小心拆卸（注意避免损坏周边线路）；
2. 深度清洁传感器：
   • 第一步：用气枪吹扫传感器表面，清除浮灰（此步骤仅能清理表面，无法解决核心问题）；
   • 第二步：用酒精擦拭传感器表面，配合气枪吹干（依旧无法解决内部卡滞）；
   • 第三步（核心操作）：将酒精灌入传感器内部，反复摇晃、拨动传感拨杆，彻底清洗内部积垢；
3. 晾干装回：将清洁后的传感器组件彻底晾干，按拆机反向步骤装回机器，确保插拔到位；
4. 故障验证：装入纸张，连续打印 100-300 页进行测试，若全程无 13.09.01 卡纸提示、出纸声音恢复正常，即可判定故障修复。

三、注意事项

1. 拆机前务必拔下电源，避免触电风险；
2. 酒精清洁后需完全晾干再装回，防止短路；
3. 该机型 13.09.01 第三张固定位置卡纸，无需大拆其他组件，优先排查定影出纸传感器内部卡滞即可根治。
